工业控制传感器选型要点及电容电阻匹配方案详解
工业控制系统的可靠性，往往不取决于主控芯片有多先进，而在于那些不起眼的细节——传感器信号是否干净、电容电阻的温漂是否可控、连接器在振动环境下是否接触良好。作为深耕电子元器件领域多年的技术服务商，深圳市元斯达电子科技有限公司在与众多工控设备厂商的协作中，沉淀了一套关于传感器选型与电容电阻匹配的实战方法论，今天拆解其中关键节点。
传感器选型：先看信号链，再定参数
很多工程师习惯先看量程和精度，但真正决定系统稳定性的，是传感器的输出阻抗与后级电路的输入阻抗匹配。比如常见的压电式振动传感器，其输出阻抗高达数百兆欧，若直接接入普通ADC，电荷会迅速泄漏。这时必须搭配电荷放大器，而放大器的输入级MOSFET栅极泄漏电流要控制在pA级以下。另一个高频踩坑点在于激励电压——桥式应变传感器对激励源的纹波极其敏感，纹波系数超过0.1%时，满量程输出可能漂移3%以上。建议在选型阶段就明确：传感器类型（电流/电压/数字）、响应带宽（至少为信号最高频率的5倍）、以及环境温度范围（工业级必须选-40℃~+85℃规格）。
电容电阻匹配：别让无源器件拖后腿
传感器输出的微弱信号，通常要经过滤波、放大、电平移位三级处理。每一级都离不开电容电阻的精密配合。以PT100温度采集为例，典型电路采用恒流源激励（1mA），此时串联的限流电阻精度需达到±0.1%，温漂系数低于±25ppm/℃——普通厚膜电阻在环境温度变化20℃时，阻值偏移可能造成0.5℃的测量误差。而滤波电容的选择更有讲究：高频噪声抑制用X7R介质（容量稳定但压电效应明显），积分电路则必须用C0G或薄膜电容，否则电容的等效串联电阻（ESR）会直接改变时间常数。这里推荐一个经验值：信号频率低于1kHz时，滤波电容容值取0.1μF~1μF，ESR控制在50mΩ以内。

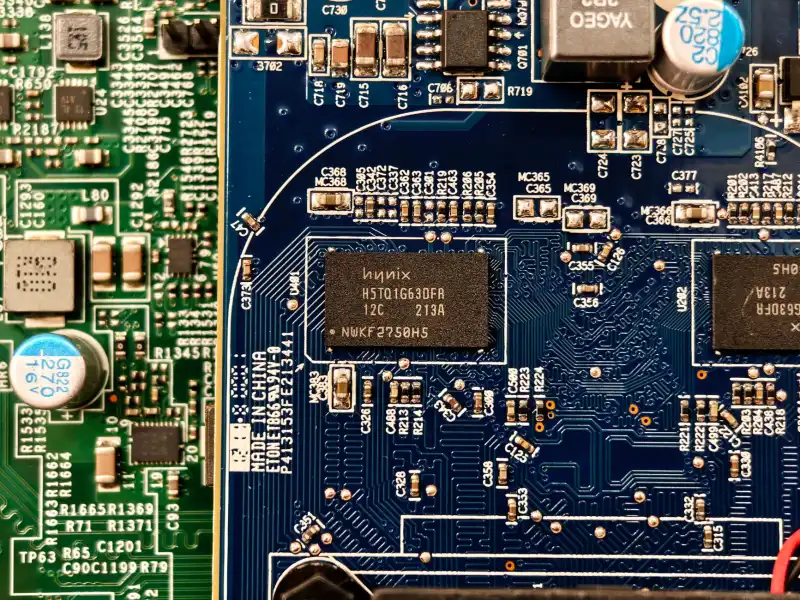

布局与接地的三个隐性规则
匹配方案再完美，PCB布局不当也会前功尽弃。第一，模拟地与数字地必须单点连接，连接点选在ADC芯片下方，且走线宽度不小于2mm；第二，传感器信号线两侧要铺地铜箔，并加过孔阵列形成屏蔽；第三，所有去耦电容的放置距离IC电源引脚不能超过3mm，否则寄生电感会让高频噪声直接穿过后级电路。我们曾处理过一个客户案例：同一款压力传感器，在两种布局下的重复性误差从±0.2%恶化到±1.8%，原因仅仅是去耦电容离运放远了5mm。
另外，连接器的选型常被忽略。工业振动环境下，镀金触点的连接器比镀锡款接触电阻更稳定（镀金层厚度建议≥0.76μm），且插拔次数可达500次以上。若信号频率超过1MHz，还需考虑连接器的特性阻抗（通常选50Ω或100Ω差分），否则反射信号会造成波形畸变。对于集成电路的供电去耦，推荐10μF钽电容并联100nF陶瓷电容的组合，前者负责低频储能，后者滤除高频毛刺——这是成本与性能平衡较好的方案。
- 传感器激励电流/电压不得超过规格书上限的80%，防止自热误差
- 电容电阻的额定功率需降额至70%以下，延长寿命
- 所有反馈电阻建议使用金属膜电阻，噪声系数比碳膜低一个数量级
常见问题速查
Q：传感器输出信号缓慢波动，排查方向？ 先测激励源稳定性，再检查滤波电容是否漏电（可用绝缘电阻表，要求≥1000MΩ），最后看连接器端子有无氧化。Q：多路传感器串扰明显？ 大概率是共用电源走线导致，每路传感器独立LC滤波（铁氧体磁珠+10μF电容）即可解决。Q：低温环境下测量值偏大？ 考虑电阻温漂系数，换用±10ppm/℃的精密电阻，同时检查运放失调电压的温度曲线。
电子元器件选型没有一劳永逸的公式，但遵循“信号完整性优先、降额设计兜底”的原则，能规避80%以上的隐性故障。深圳市元斯达电子科技有限公司在集成电路、连接器、电容电阻及传感器领域积累了十余年代理与技术服务经验，若您在具体项目中遇到匹配难题，欢迎携带电路图或BOM清单前来探讨。工业控制容不得侥幸，每一个参数都值得较真。
